一、拼接屏系統設計概述

　　隨著自動化和信息技術的飛速發展，監控中心對信息顯示的要求越來越高，其中拼接屏顯示系統作為集中信息顯示的交流平臺，可以將各種監控系統的計算機圖、文信息和視頻信號等進行集中顯示，在實時調度、會商、決策及信息反饋等方面都起到了重要作用。

　　為了滿足監控中心集中信息顯示的要求，需要建立拼接墻顯示系統，并有以下需求：

　　1）可靠性高，安全性高，操縱靈活，方便整合

　　2）圖像顯示效果清晰穩定

　　3）各種顯示信號的接入能力

　　4）統一顯示和功能分區顯示

　　5）高分辨率圖形顯示

　　基于上述的要求以及客戶自身需求，向客戶提供大屏拼接屏顯示系統方案，本方案將最簡便的拼接技術、多屏圖像處理技術、信號切換技術應用綜合為一體，形成一個擁有高亮度、高清晰度、高智能化控制、操作方法先進的大屏拼接顯示系統。

　　二、拼接屏產品特點：

　　完美體驗超窄拼接

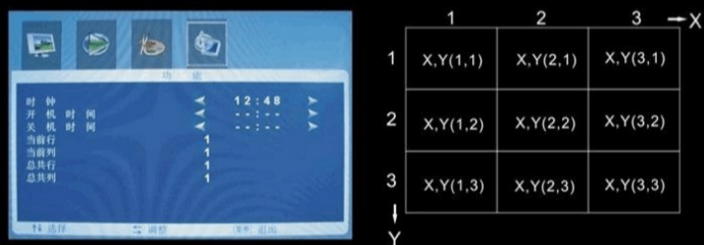

　　超窄邊設計，真正做到無縫拼接,?雙邊拼縫僅?3.5mm、1.8mm、1.7mm、0.88內置拼接控制器可實現圖像拼接顯示功能。

　　高清顯示色彩逼真

　　采用3D數字化圖像處理內核，精確監控更多細節?圖像信號增益功能,更加穩定正確的圖像控制，實現圖像真實還原，提高系統可信賴性

　　工業設計做工精細

　　拼接屏采用模塊化設計，易于檢修和板卡更換，全金屬外殼，防靜電、防磁場、防干擾、無輻射，安裝方式可根據要求量身定做，無論多大空間顯示，超窄邊液晶拼接屏無縫鏈接展現完美商業顯示方案

　　性能穩定超長使用壽命

　　自動智能溫控系統，節能環保，使液晶拼接屏單元具有更高的穩定性和可靠性，超級好屏，拼接屏使用壽命長達6萬小時以上，能7*24小時不間斷工作

　　多設備連接信號接口齊全

　　信號接口齊全，支持CVBS(BNC)、HDMI、VGA、DVI輸入，支持電腦集中控制，可通過電腦進行拼接單元參數調整

　　三、拼接屏系統功能

　　由于控制室配置多種多樣，現有以下幾種方案可供參考：

　　1、控制室方案配置及產品選型-內置拼接：

　　A：輸入信號源是視頻信號（Video信號），液晶拼接墻信號線直接環接即可；

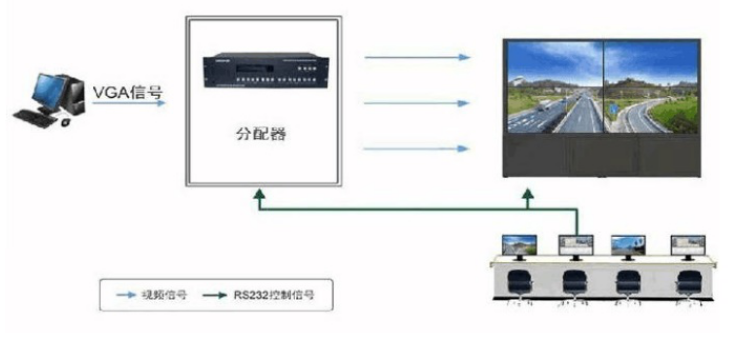

　　B：輸入信號源為VGA/DVI/HDMI等信號，需要配分配器，分配器出來的信號直接連接大屏拼接墻的單元屏。

　　分配器選型需確認兩點：第一：信號類型，是VGA信號還是DVI信號；第二：信號輸出數量，信號輸出數量大于等于拼接屏數量（一般分配器包括矩陣的輸出為4或者8的倍數，比如3*3的9個拼接屏，分配器的輸出數量一般配12出或者16出，視分配器廠家的產品型號確定）

　　分析：這種顯示方式適合單信號大畫面顯示 應用：產品宣傳，企業形象宣傳，會議室等

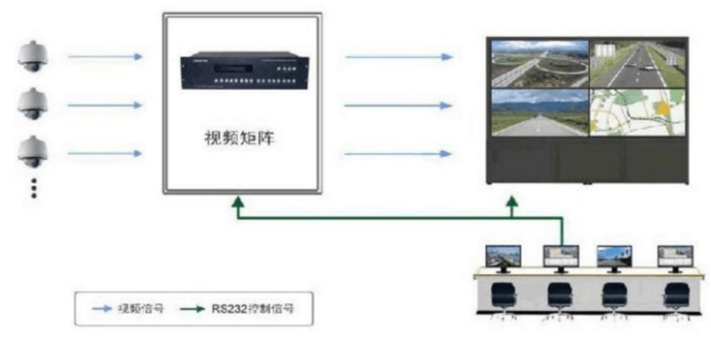

　　2、控制室方案配置及產品選型-多路信號輸入（矩陣）：

　　A：矩陣是管理多路信號輸入最常用的設備，主要起到信號的切換調用功能

　　B：矩陣設備的選型需確認一下三點：

　　第一：信號類型VideoVGARGB?DVIHDMI等等，其中16路以上VGA信號輸入或輸出，均可能產生弱電干擾，建議配RGB矩陣。

　　第二：輸入信號數量：根據項目實際需要確認，在出項目方案時需和客戶確認清楚

　　第三：輸出信號數量大于等于拼接屏數量矩陣的輸入輸出數量一般也都為4或者8的倍數 分析：這種適合多畫面單獨顯示

　　應用：監控室

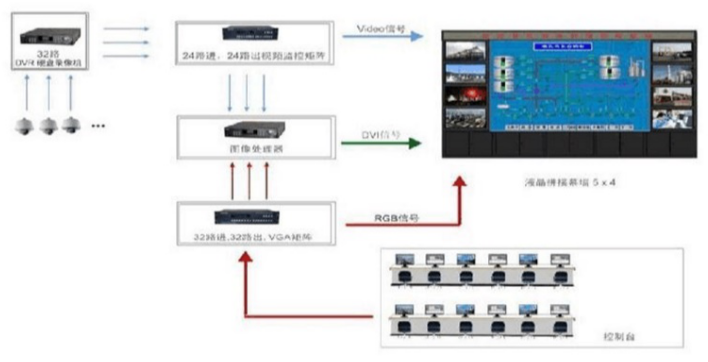

　　運用一：拼接屏+VIDEO矩陣+VGA矩陣+圖像處理器+硬盤錄像機

　　此方案的特點在于：

　　所有監控信號由硬盤錄像機存儲備份，再進入矩陣，矩陣的輸出信號既給到拼接墻又給到處理器，這樣的配置方式可運用在多個行業，這樣配置的優點在于：所有的輸入信號，不僅可以通過矩陣切換在液晶拼接墻上任意組合顯示，也可以通過拼接處理器在拼接墻上任意開窗、漫游、疊加等。更關鍵的是，通過這樣設計方案的設備價格最優惠。（按輸入輸出路數算單價的話，處理器的單價要遠高于矩陣的單價）

　　運用二:拼接屏+VIDEO矩陣+VGA矩陣+硬盤錄像機

　　此方案的特點在于：

　　此方案充分利用了硬盤錄像機的整體信號輸出功能，只通過一臺Video矩陣和一臺VGA矩陣，就可以實現任何一路或多路前端信號在拼接墻上組合顯示。此配置多應用于純監控領域。

　　總而言之，總體設計原則是：該系統設計是采用一個技術先進，成熟可靠，可管可用，性能優秀，靈活擴展，標準開放的系統，并且能夠綜合考慮到該系統的中長期發展計劃，在系統結構，系統應用，系統管理，系統性能等各個方面適應未來多媒體應用的發展，最大程度地保護用戶的投資。不同的行業對顯示的要求也不一樣，華顯電子有各個行業的設計，項目實施經驗。有專業的方案設計人員，竭力為您打造適合您的最佳解決方案。
